欧美黑人激情性久久_进去一点会紧再进去就感觉松_哦┅┅快┅┅用力啊┅┅小说_日韩精品无码中文字幕一区二区_老公亲我的小花园爱我吗怎么回答_亚洲精品久久一区二区三区777_精品人妻人人做人人爽夜夜爽_九色丨porny丨自拍蜜桃_成人电影无码日本

現(xiàn)在如果去石材翻新的現(xiàn)場看，有很大一部分項(xiàng)目都是用結(jié)晶粉做的。因此，結(jié)晶粉也是石材翻新工程的首選。

但好的產(chǎn)品，也需要與使用工藝的進(jìn)步相匹配，才能得到最好的應(yīng)用效果。在結(jié)晶粉的使用上，有一個(gè)很重要的細(xì)節(jié)，直接影響著做工的效率和品質(zhì)。但很少有人理解其中的奧妙。本期我們就來分享一下。

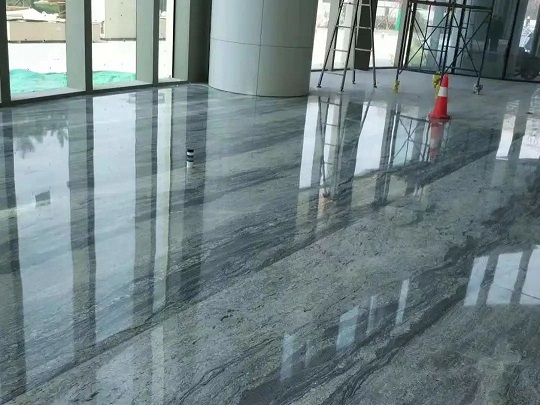

結(jié)晶粉出光效率高

01

結(jié)晶粉的作用

1、什么是大理石結(jié)晶粉？

大理石結(jié)晶粉就是大理石專用的結(jié)晶面護(hù)理的產(chǎn)品，主要是利用結(jié)晶面處理劑加上重型處理機(jī)對石面的一種摩擦，在化學(xué)作用與物理作用雙重處理下，使地面形成一層堅(jiān)硬致密的晶硬結(jié)晶層，讓石面不容易受到損害，也不容沾染污漬等，來保證石材的本質(zhì)特性。

2、結(jié)晶粉的作用

作用一：用過石材結(jié)晶粉的石材，表面都出現(xiàn)出1種石材原本的天然色澤，并且總體均勻、清徹，像鏡子1樣。并且石材的硬度也會(huì)提高，不易被1般的硬物所劃傷，給石材造成磨損。

作用二：石材結(jié)晶粉是由各種納米材料調(diào)制而成的，用在石材護(hù)理方面會(huì)發(fā)生兩重的化學(xué)反映，同時(shí)還能讓石材增添亮度、加強(qiáng)硬度，并且有防滑、防護(hù)的作用。

作用三：使用石材結(jié)晶粉可以有效的處理石材所呈現(xiàn)的各種問題，還可以延長石材的使用年限，并且石材結(jié)晶粉效果好、價(jià)格實(shí)惠，能夠防止咱們改換石材的麻煩。

作用四：石材結(jié)晶粉主要是養(yǎng)護(hù)大理石，經(jīng)由石材結(jié)晶粉處理過的石材，表面會(huì)變患上顏色豐滿、晶瑩剔透，光澤度到達(dá)了95度以上，就像新出廠的石材一樣。

作用五：經(jīng)由石材結(jié)晶粉處理后的石材，硬度顯明提高，并且也十分的耐磨損，還不會(huì)等閑的退色，表面均勻、平整、光滑，像鏡子一樣，并且不會(huì)吸附灰塵，更好的便于咱們?nèi)粘５那逅恪?/span>

3、結(jié)晶粉用法不當(dāng)，問題出自哪里?

①散布不均：先放水，再放粉，機(jī)器再一壓。再不斷的挪動(dòng)機(jī)器，將粉漿均勻散開。其實(shí)光是散開的過程就耗時(shí)很長，而且不一定能夠散均勻。不信我們可以把手柄壓起來，墊子上壓粉的地方，很多都已經(jīng)要結(jié)成塊了。

②削弱刻蝕作用：前面說過，粉中的酸根離子，需要充分的溶解之后，隨著水覆蓋到石材表面和滲入淺表層，才能與石材鈣質(zhì)反應(yīng)。可是如果提前潑水。水先滲入石材，后面再放粉，一是酸性成分沒有得到充分溶解。二是石材已經(jīng)吸飽了水，酸根離子再滲入石材，效率就會(huì)大大降低。總之，使重要的刻蝕作用大大減弱。

③局部燒蝕：結(jié)晶粉溶解不充分，局部作用猛烈而周圍很弱。結(jié)晶粉集中劃過的區(qū)域，就容易造成燒蝕現(xiàn)象。

④填補(bǔ)不均：也是由于填補(bǔ)成分溶解不充分，散布不均造成的。

總結(jié)來說：由于上述原因，抓一把一仍的做法，使結(jié)晶粉的三個(gè)作用原理都不能很好的實(shí)現(xiàn)。操作時(shí)，就會(huì)長時(shí)間拋來拋去而不出效果。同時(shí)由于刻蝕作用和填補(bǔ)作用的不均勻，容易出現(xiàn)局部的燒蝕發(fā)白，和整體的“霧蒙蒙”的效果。這就完全失去了結(jié)晶粉“高效出光”的核心優(yōu)勢。

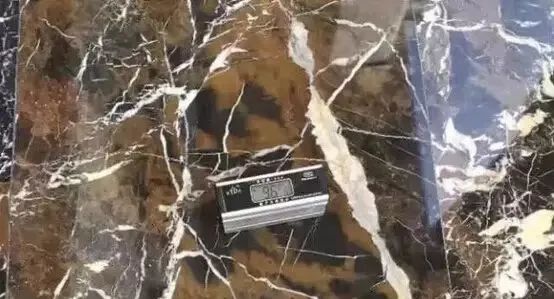

霧蒙蒙的感覺

02

粉的正確用法：先加水調(diào)勻

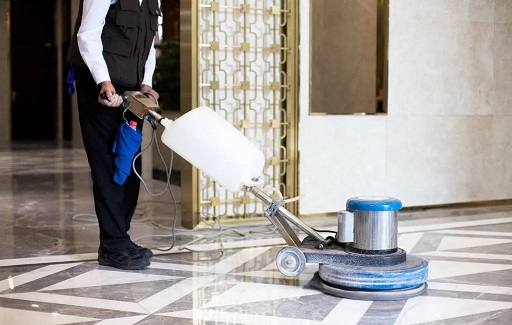

我們就以單盤機(jī)做粉為例：

01、先選擇合適的面積

前面說過，結(jié)晶粉的作用過程，酸性刻蝕、研磨優(yōu)化、填補(bǔ)作用是相輔相成的，缺一不可。所以我們在做粉的時(shí)候，要在適當(dāng)?shù)臅r(shí)間內(nèi)完成所有操作。而不能讓酸性刻蝕先反應(yīng)完了，再上去用墊子做研磨和填補(bǔ)，效果是肯定不行的。因此，做粉時(shí)，每次應(yīng)當(dāng)選擇2~3平方，最大不超過5平方的區(qū)域。

在2~5平米的面積內(nèi)，根據(jù)自己的習(xí)慣選擇。然后根據(jù)面積加水兌相應(yīng)用量的粉漿即可。

02、結(jié)晶粉的使用方法

1、首先將石材表面的各種污漬清洗干凈，再用吸收機(jī)將表面的殘留物吸干凈。

2、再將石材結(jié)晶粉放在石材的表面，依照1:6的比例混合，用石材晶面機(jī)配合白潔墊，依據(jù)石材的材質(zhì)來決頂時(shí)間，再用清水輕拋洗凈，用吸水機(jī)吸干為止。

3、取一些石材結(jié)晶粉加水調(diào)成漿狀，再用石材晶面機(jī)配合纖維墊研磨，知道磨干地面。

4、最后察看石材的結(jié)晶層亮度以及油潤度是不是滿意，如果到達(dá)了滿意的接近面，在做翻新工程的時(shí)候就能夠直接使用。

5、等到地面干燥以后，再用干凈塵推推塵。

另外，隨用隨調(diào)也很重要，即調(diào)好2~5平方的用量，立即使用。用完了再調(diào)。而不是一次把一大桶粉全兌水等著用。結(jié)晶粉畢竟不同于結(jié)晶劑，其中的成分在水中溶解之后，作用會(huì)隨時(shí)間而衰減。

結(jié)晶粉，一定調(diào)均勻再用

03、拋光的技巧

1、來回3次，橫豎交叉

和所有的拋光材料一樣，做結(jié)晶粉也要均勻細(xì)膩，一次成型。

正確的做法是，在2~5平方的矩形區(qū)域內(nèi)，沿矩形的邊緣開始拋磨。以晶面機(jī)的磨盤直徑為寬度，橫著來回3次，即“左→右→左”或“右→左→右”磨完。然后再往下拉半個(gè)磨盤，繼續(xù)“左→右→左”或“右→左→右”。直至橫著拋完整個(gè)2~5平方區(qū)域。然后再換成豎著拋，也是來回3次，壓半個(gè)磨盤。

直至整個(gè)區(qū)域橫豎交叉拋完，即可做出極佳的成品效果。時(shí)間上來算，2~5平米的區(qū)域，耗時(shí)也就是2~5分鐘。

簡單的說，就是下一道壓住上一道的一半即可。

2、粉液移動(dòng)不超過3次

一個(gè)區(qū)域拋光完成，殘留的粉液可以用抽水機(jī)的刮扒挪到下個(gè)區(qū)域，加入調(diào)好的粉液，繼續(xù)拋磨即可。注意：新加的粉液，調(diào)的時(shí)候粉的比例要適量多些，用以調(diào)和殘留粉液的濃度。潑上去，用刮扒迅速攤均勻即可。

但是要注意，這種殘留粉液的使用，挪2~3次就已達(dá)到使用的極限。一般發(fā)現(xiàn)粉液拋的時(shí)候產(chǎn)生很多泡沫，就說明有效成分的反應(yīng)已徹底結(jié)束。就要用吸水吸塵器抽干凈，不能再用了。

3、整體拋完，注意清理殘留物質(zhì)

整體做完，表面其實(shí)還是有粉液殘留，還會(huì)繼續(xù)反應(yīng)。如果不及時(shí)清理干凈，則剛做出的表面就可能被重新燒蝕失光。清理的方法有：

方法一：用自動(dòng)洗地機(jī)，整體清洗一遍即可。

方法二：用單盤機(jī)+干凈干燥的百潔墊，把表面物質(zhì)蹭干凈即可。

方法三：至少也要用干凈的塵推，把表面物質(zhì)清理干凈。

4、如果石材局部已經(jīng)燒蝕發(fā)白，腫么辦？

碰到這種現(xiàn)象，在發(fā)白的區(qū)域，用1000#磨片磨一下，然后重新拋粉即可。

粉也能很清晰透亮
