測量放樣在建筑和裝修行業中

都需要現場的測量取得數據尺寸

然后設計師根據現場的尺寸設計及施工

作為一名設計師

需要掌握哪些石材測量的基本功呢？

石材的尺寸需要準確的數據作為依據，石材設計，加工和施工。如現場取得的尺寸數據有誤差，那之前和之后的工作全白費，產生的結果就是金錢和時間的損失。

作為一名石材深化設計師必須具備三大基本功，能看懂施工圖，會獨立操作定位測量技術和掌握石材圖紙畫法。

01 石材測量的意義

石材設計需要現場的準確尺寸作為依據，按照美學原則進行面、體、色彩及大理石的紋理進行搭配，達到客戶需要的效果；工廠需要依據現場準確的數據進行加工，才能達到設計的效果。

一、什么叫石材定位測量技術？

特指為了確定裝飾部位石材完成面尺寸，利用鋼卷尺、測距儀、紅外線平水儀等工具，按工地指定的基準測量后獲得一系列可驗證的數據。定位測量最核心的目的，其實就是為了確定石材完成面。

二、石材定位測量技術的三原則

這里講的三原則，是圍繞提升石材下單效率和確保石材下單尺寸準確，從得出測量數據早、中、晚三個不同階段不同控制要點的考量制定的原則，屬廣義的指導原則，歸納后方便記憶。

前期，主要抓該項目定位測量規劃；進場后，主要抓定基準和測量工作；后期，即畫圖階段，重點檢查和驗證石材加工圖紙尺寸是否正確的工作。

定思路

這里所講的定思路主要分三層意思：

1.完成該項目的下單總體思路。

當你接到石材放樣任務，根據項目大小，交貨工期緩急，制定出一個初步的《石材出圖計劃》；

2.人力資源和工具配備。

根據初步計劃，內部協調好技術員人手和準備好所需的測量工具；

3.石材出圖思路。

先將整個項目劃分成若干個獨立小區域，然后按小區域分區測量，畫出該區域的《平面總圖》、《立圖總圖》和《安裝大樣圖》，待《總圖》由甲方負責人或委托人審核通過后，再拆分《總圖》，即制作石材加工廠的生產圖(也叫石材排版圖)的全過程。

具體步驟

1.當你接到下單任務，第一時間拿到、并熟悉施工圖。重點放在評估石材工作量大小和石材出圖難度上面；

2.了解該項目施工進展情況，評估是否具備石材放樣條件？

3.測量工具準備。按技術員人數，配備合理數量的紅外線平水儀、吊錘、鋼粗、鋼卷尺、筆記本、鋼筆、木工鉛筆、大頭筆、墨斗、墨汁、魚絲線等工具。

4.技術員手頭工作的交接。當確定了出差日期后，凡手上有活的技術員，至少提前一天把自己未干完的工作與同事交接好。

5.出發前，建議你公司先派一名有放樣經驗的技術員到工地，重點與該項目的負責人溝通好《石材出圖計劃》的細節，再次評估是否具備放樣條件，并協調好大部隊到工地后的食宿問題。

石材測量的原則

1.精：（精確的尺寸數據）

2.準：（數據可進行多維度的校對）

3.審：（根據設計師的方案來進行尺寸的校對審核。如客戶沒有方案圖，我們需要為 客戶設計）

4.心：（用心和客戶溝通，客戶的心理價位，圖紙的細節和樣式）

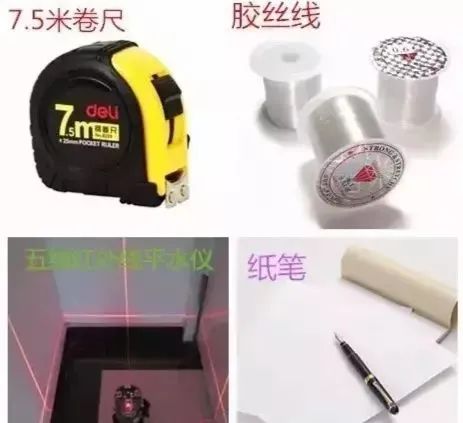

測量前需要工具的準備

1.卷尺：卷尺的要求長度在7.5米的尺度，卷尺用來測量長度及高度。

2.魚絲線：可以用于弧形的測量。輔助線的轉換。

3.五線紅外線平水儀：標高水平和平面十字基準線的定位，四條十字交叉的垂直線之間的角度是90°直角。

4.紙筆：畫草稿圖

定基準

所謂定基準？簡而言之，我們把施工方與石材技術員雙方溝通確定的測量起始點叫做基準，它可以是任意的點、線、面。我們把這種雙方認可的基準，叫做「公共基準」。

當你畫完圖，雙方可以按「公共基準」來驗證圖紙尺寸是否正確。比如，裝修公司彈在墻上的1米線(或者彈在其他高度的平水線)；在地面上彈的石材完成面線，等等，這些都叫做「公共基準」。

另外一種，為了控制石材測量精度，在公共基準的基礎上，石材技術員單方面臨時測量指定的點、線、面，因為不是雙方認可的基準，我們把這些叫做「臨時基準」，可供自己后期檢查圖紙尺寸是否正確用，檢查效率非常高。

再次強調一下，作為石材技術員，我們不能片面理解公共基準就只有墻面彈的平水線，地面彈的軸線和石材完成面線。公共基準，可以是雙方認可的任意的點、線、面。只有公共基準和臨時基準，兩者靈活使用，定位測量工作才能高效。

可驗證

所謂可驗證，這里特指土建結構總、分尺寸數據和石材完成面總、分尺寸數據的比對和印證。我們?yōu)榱朔奖愫笃趯κ耐瓿擅孢M行微調，如果平時測量了一部分安裝位土建尺寸的話，這個時候就非常有用，能夠清楚告訴我們微調后的石材到底能不能裝上。

從測量方面來講，針對單個墻面的驗證方法，如果分段測量數據與總尺寸數據能夠完全吻合的話，表示我們測量數據正確；針對同一區域多個墻面的驗證方法，如果多個墻面測量尺寸數據在平面圖中能首尾交圈，也證明了我們測量數據正確。

如果不能交圈，就需要返工測量，直到最終找到錯誤原因并糾正為止。當我們遇到一些大型五星級酒店一層地面的測量下單，充分利用好相鄰空間的相交軸線來把多個空間串起來就非常重要，一般也需要整體交圈。

湛江民大喜來登五星級酒店一層地面石材下單，它一層有雙大堂、電梯空間、旋梯空間、餐廳空間、商務空間和公衛，等等。如何通過局部分區測量后，利用軸線讓所有空間在總平面圖上能夠完美交圈，的確難度不小。

從出圖方面來說，當你把《石材總圖》畫完，提交施工方負責人審核，他們會按照公共基準來驗證圖紙尺寸是否正確？待審核完畢后方能拆圖。

而且，所有《石材總圖》和《石材加工圖》的數據可以互相驗證的。《石材加工圖》的數據，全部來源于《石材總圖》，只不過為了彌補石材加工和安裝誤差，在總圖的基礎上增加了安裝調整余量而已。

所以，石材加工圖數據一定會大于、或至少等于石材總圖的尺寸，不可能小于總圖尺寸。這也是一種檢查加工圖紙尺寸是否正確的常用方法。

02 案例解說測量方法

如果簡單的都會，復雜的也不難，主要是不是用對了方法。

一：測繪基準十字輔助線

觀察施工現場，把一邊最長的墻面作為平行基準線，稱為橫基準;橫向基準兩頭離墻為1000mm（即一米）。再以這橫向基準線為90度往墻角偏移1000作為縱向基準線。一米的好處是整數，方便自己記憶。在定基準線的時候在現場作好記號，方便二次復尺校對和施工安裝。

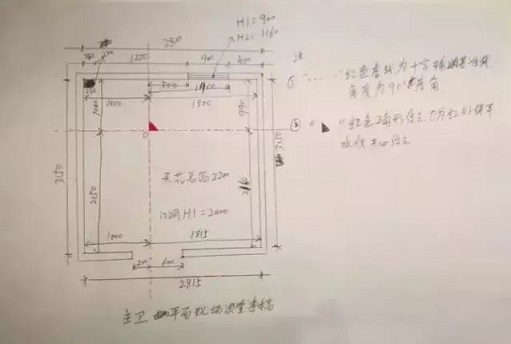

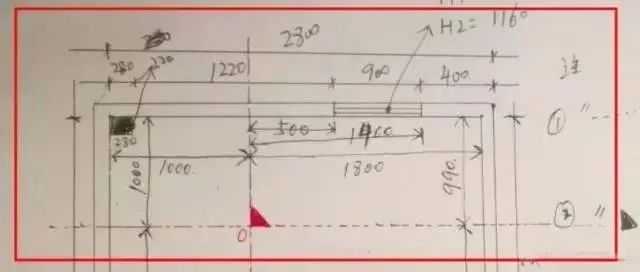

▲上圖是根據現場畫的基準線

上面的紅色虛線為十字輔助基準錢，以最長的墻面取3150mm為平行線，距離為1000mm。然后紅外線底座紅點對準0點測出90°的輔助基準線（五線水平儀有90°的角度線）依次以這輔助線會出測量平面圖。

輔助基準線測量出來的尺寸，然后在電腦上用CAD畫出來的圖紙保證不會出錯。也知道墻面的基礎是不是正90°角，誤差是多少。

二：窗和門洞，天花的記錄

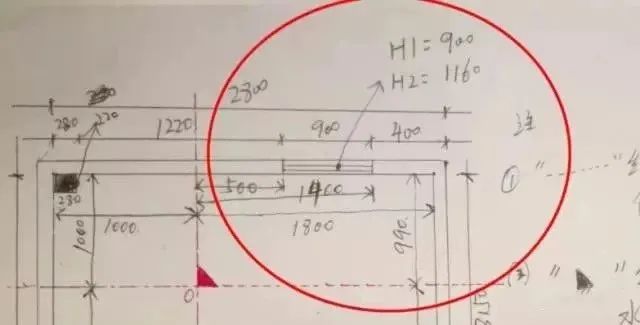

▲上圖紅圈的是一個窗

用簡單的記錄方法拉快速記錄窗戶的高度，因為平面已經有了尺寸，如果再手繪一個立面就增加測量的時間。用H1=900來記錄地面到窗臺的高度，用H2=1160窗臺到窗頂部高度。這樣既簡單又快速。

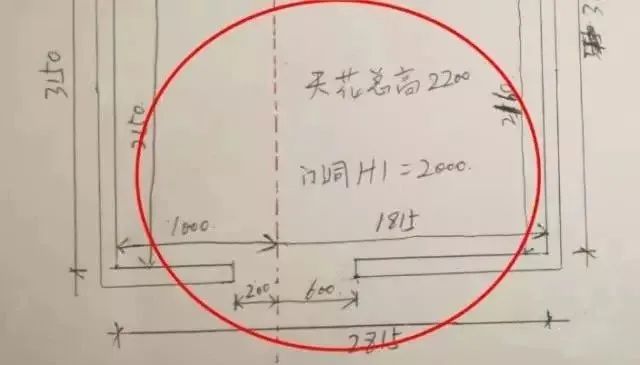

▲紅圈是門洞和天花高度

門洞高度H1=2000，天花總高為2200，這里的天花高度是已經安裝好鋁扣板的高度（我也叫天花完成面），是不是簡單又快速。

三：怎樣避免錯誤又不會漏掉尺寸呢

測量尺寸需要準確，記錄回去電腦繪圖易于校對，審核。

平面控制尺寸測量控制，當我們依次在水泥到窗口，再到幾個點測量的時候，水泥基礎的不平整影響了整個尺寸的精度，每一個點如果都存在誤差的時候，一起累積就會很大。

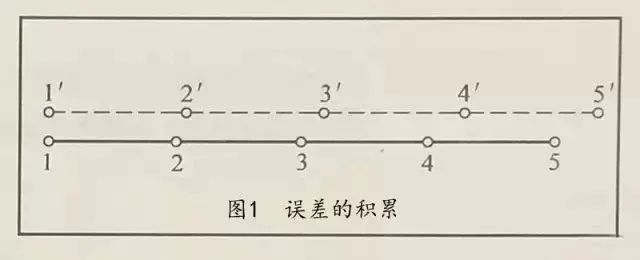

▲上面虛線是測量的記錄的點，實線是實際準確的點。這樣就很直觀的知道尺寸誤差的累積會不斷的增大。

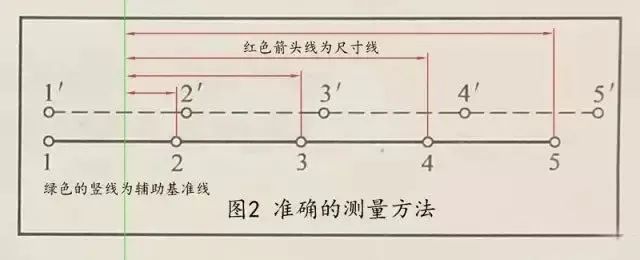

▲準確的測量方法示意圖

先整體后局部，以高精度控制低精度的測量工作原則。以圖例子說：

▲從全局來控制誤差和校對誤差

先測量墻體的總長度，然后到分段的尺寸。彼此相加減都是相等的，退一步說，如果漏掉一個尺寸，都還有另外一組數據可以參照。
