摘要

文章針對部分幕墻設計單位在對花崗石弧形短槽連接技術尚未深入理解的情況下進行幕墻工程施工帶來隱患的情況，深入探討了弧形短槽幕墻連接技術。

花崗石幕墻在我國已廣泛使用年安裝量近100萬平方米其中最廣泛使用的是弧形短槽連接。

近年來在參加國家建筑工程裝飾獎評獎(檢查〕、重大工程(單項工程10萬平方米域者高度230m花崗石幕墻〕技術方案論證及大型花崗石幕墻評標(審圖)時，發現眾多幕墻設計單位對花崗石幕墻弧形短槽連接技術還未深入理解因此形成計算書、施工圖和實際工程施工不相符合。

實際施工是憑工人(施工員〕的個人經驗進俐果作，這些計算結果認為是符合要求的工程由于實際施工與設計大相徑庭，使計算成果付諸東流，這樣就形成了重大工程的隱患。

為了使設計符合實際，施工中嚴格按設計執行，必須對弧形短槽連接技術作深入討論。

No.1

開槽工藝

弧形短槽開槽是弧形短槽連接技術的基礎也是一切設計、計算的起點。只有確定了弧形短槽的有關幾何參數才能著手進行弧形短槽連接設計、計算。

弧形短槽現在都采用砂輪開槽不同直徑砂輪開出的槽的幾何參數不一樣，因此選擇砂輪直徑是弧形短槽開槽的第一步。一般石材加工企業常用的砂輪直徑有350mm(14英寸)、300mm(12英寸)、250mm(10英寸)等。

JG133《金屬與石材幕墻工程技術規范》第6.3.4條規定：“弧形槽的有效長度不應小于80mm。有效長度是指相對于錨入槽內掛鉤底處弧形短槽的弦長。它是按40mm寬掛鉤考慮的，即40mm寬掛鉤且掛鉤中心線與槽長中心線吻合時掛鉤兩側各可移動20mm(理論值，實際值應不小于15mm)，如果掛鉤寬度尺寸大于40mm，應該按掛鉤實際寬度加兩側恬動量調整有效長度。它還與掛鉤錨入的深度有關一般掛鉤錨入10一20mm為宜(見圖1)。

圖1

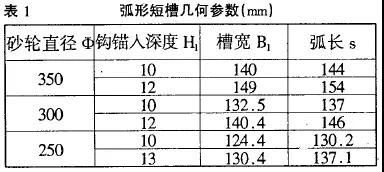

根據砂輪直徑與掛鉤錨入短槽深度，按有效長度為80mm計算的弧形短槽幾何參數見表1。

JG133《金屬與石材幕墻工程技術規范》還對弧形短槽的槽位(即槽邊到板邊的距高作了規定它不應小于板厚的3倍且不應小于85mm也不應大于180mm。

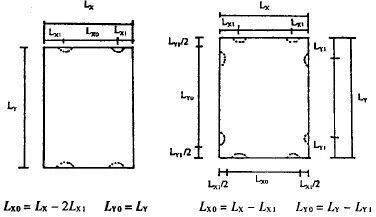

根據以上規定即可得出短槽長度中心線到板邊的距離礴邊到板邊的距離力贍長的一半)在計算板抗彎強度時JG3133《金屬與石材幕墻工程技術規范》第5. 5. 8條規定:當兩側連接時，支承邊的計算邊長可取為兩槽槽長中心線的距離非支承邊的計算長度取為邊長，當四側連接時計算長度可取為動長減去槽長度中心線至板邊的距離(見圖2)。

圖2

No.2

花崗石板自重支承

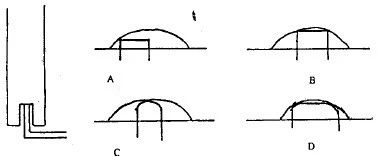

很多設計人員在施工圖中畫成將花崗石板由下部掛鉤頂住槽底來支承它的自重，根據弧形槽的特點如果采用掛鉤頂住槽底，只可能出現下面四種情況(見圖3)。

圖3

A, B、C, D四種支承均為點支承是不可取的即花崗石板的自重是不能由掛鉤角頂住來支承的可行的方法是下列兩種方式:

1、 將花崗石樹司在掛鉤托板上，在石板與掛鉤托板間設柔性墊塊此時花崗石板的自重由花崗石板槽邊的局部面積承擔必須校核其局部壓力(圖4)。

圖4

2、 將掛鉤用環氧樹脂膠粘接在槽內，花崗石板的自重通過環氧樹脂膠縫傳給掛鉤，將花崗石板支承起來此時花崗石板下部弧形短槽與掛鉤粘接成一個整體，固定在主體結構上不能位移。

當建筑物平面內變形時完全靠上部掛鉤在槽內移動調節，此時要對環氧胡旨膠縫構造作出規定并對粘接強度進行驗算(見圖5)。

圖5

No.3

建筑幕墻面板構造設計基本要求

建筑幕墻面板構造設計的基本要求是可以隨時單獨更換任何一塊需要更換的面板，這一點對石材幕墻顯得更為迫切因?yàn)槭氖翘烊徊牧鲜挠泻芏嚯[縫加工過程不易被發現，使用過程中由于外部環境和內在因素的影響會發現成裂縫一旦裂縫形成，如不及時更換會釀成大禍。

因此對石材掛鉤應選用每塊石材能單獨更換的掛鉤形式，T形鉤、蝶形鉤都是上下連續掛鉤，不能隨時單獨更換任何一塊需要更換的石材面板，要選用L形鉤，每塊板上、下都采用L形鉤固定時才能實現單獨更換任何一塊面板的目的。

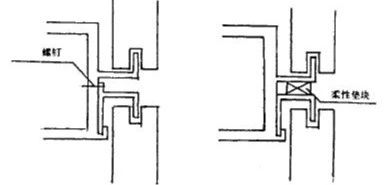

在使用L形鉤時下部掛鉤是與槽梁整體連接，上部掛鉤是恬動的在上部掛鉤安裝定位后要采用限位裝置，保證其在振動時不脫落(見圖6)。

圖6

No.4

施工質量控制

特別是開槽質量控制是保證設計落實的重要措施設計即使做得準確完整，在施工時不進行質量控制，也不能取得好的效果。

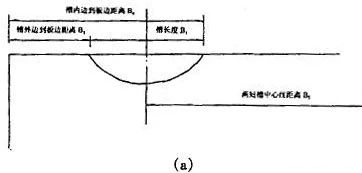

砂輪直徑允許倔差 +1、-2

槽長度允許偏差B1 +2

槽外邊到板邊距離B3 +-2

槽內邊到板邊距離B4 +-3

e、兩短槽中心線距離B5 +-2

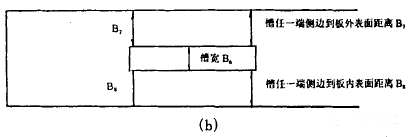

f、槽寬B6 +-0.5

g、槽深角度偏差矢高/20

h、槽任一端側邊到板外表面距離B7 +-0.5

槽任一端側邊到板內表面距離B8+-1. 5(含板厚偏差)

4.2 石板安裝允許偏差如下:

a、掛鉤中心線與弧形短槽中心偏差 <=2mm

b、掛鉤錨人深度允許偏差 +-1

c、同一行石材上端水平偏差

相鄰兩板塊<=lmm 長度<=35m <=2mm 長度>35m <=3mm

d、同一列石材邊部垂直偏差

相鄰兩板塊<=lmm 高度<50m <=2mm 高度>50m <=3mm

e、石材外表面平整度

相鄰兩塊高低差<=1mm 整幅幕墻<=3mm

f、相鄰兩石材縫寬(與設計值比) +-1mm

對花崗石幕墻弧形短槽連接在設計時按規范的開槽工藝作出開槽設計后進行節點設計和計算，并在施工中嚴格按規定工藝施工，它的質量才能有保證。我們要在實際工程中不斷總結，來完善花崗石幕墻弧形短槽連接設計和施工工藝，提高整體技術水平，保證弧形短槽連接花崗石幕墻安全使用。
